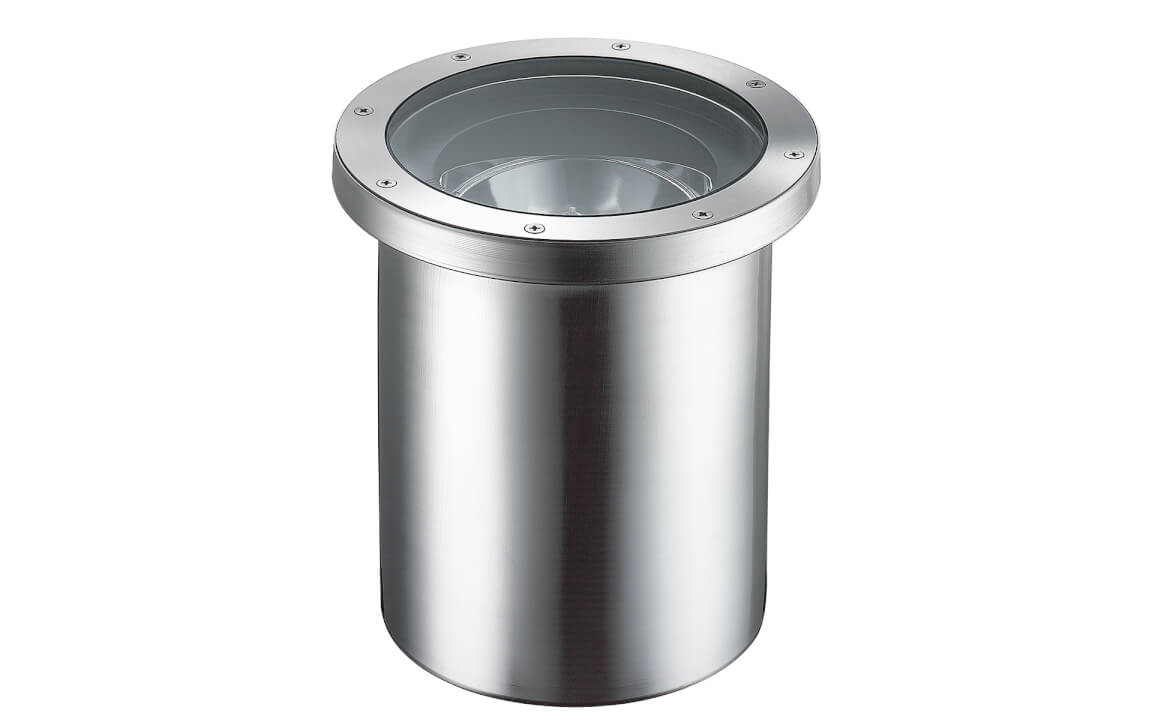

4.0098Einbau-Scheinwerfer

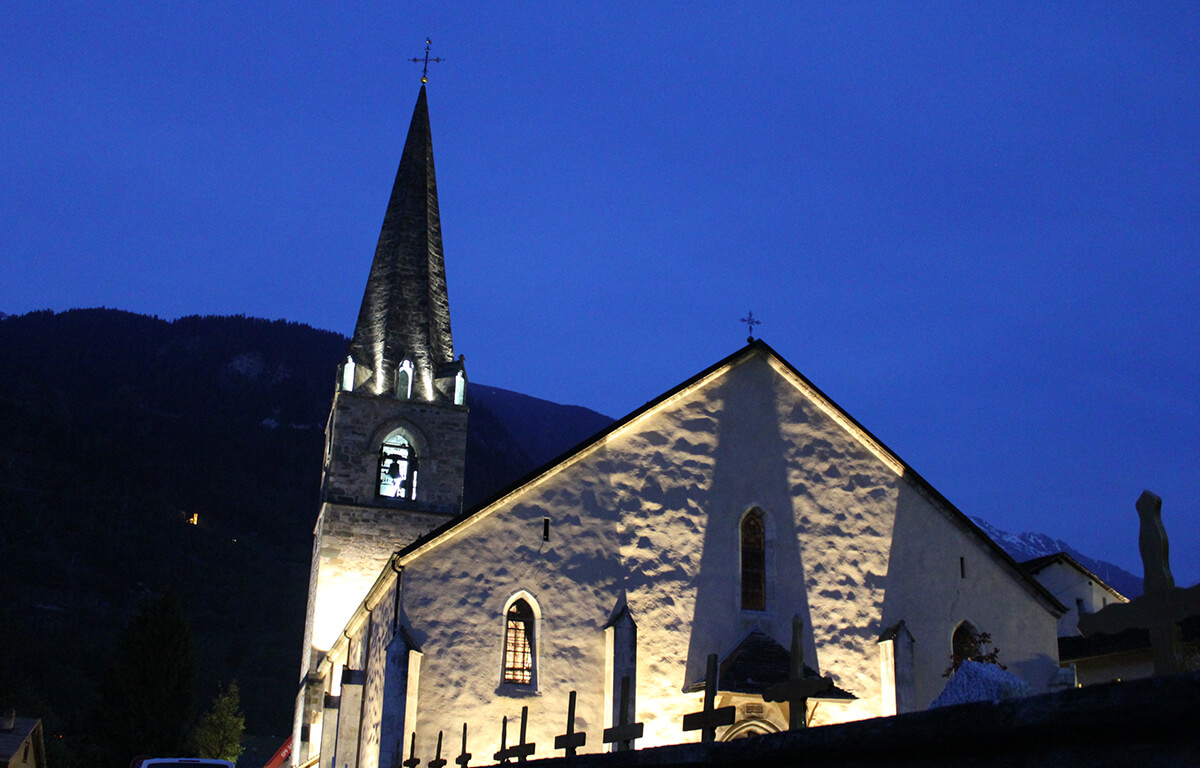

Zur Beleuchtung von Gebäudefassaden, Grünanlagen und Aussenanlagen

Bedienungsanleitung
Katalogseite

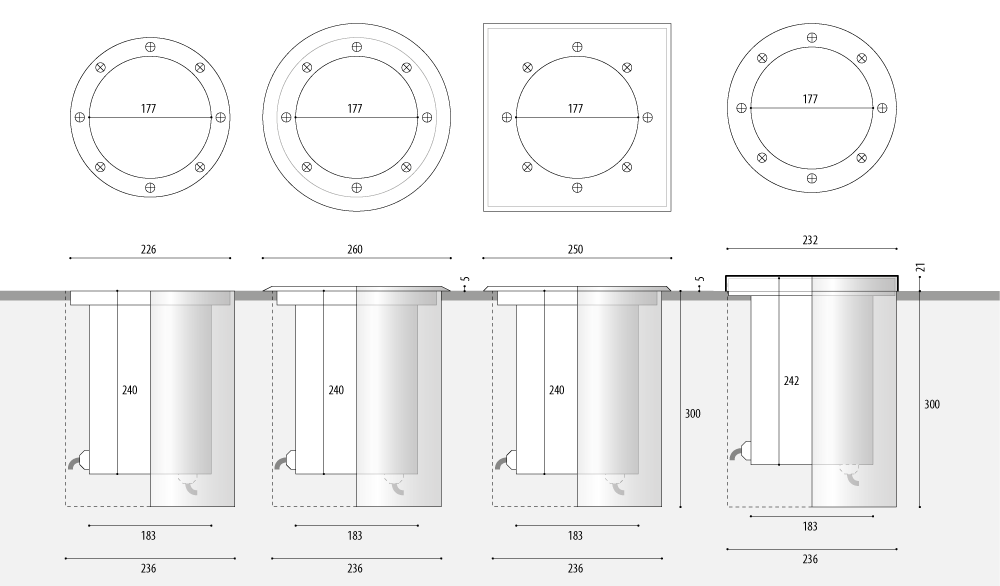

Zeichnung

Beschreibung

  • Schutzart IP67
  • komplett aus V4A-Edelstahl 1.4571
  • mit planebene Blende, runde oder quadratische Aufsatzblende oder Winkelringblende
  • QT32, TC-TEL, HIT-CRI, HSE-E, HIE, HIT-DE-CE, HIT-DE
  • Reflektor aus Reinstaluminium, symmetrisch, asymmetrisch
  • schwenkbarer Reflektor in spot, flood und medium
  • temperaturbeständige Silikondichtung
  • gehärtetes Sicherheitsglas (ESG) – Belastbarkeit bis 5000 kg, Winkelringblende bis 650 kg
  • Kabelverschraubung PG 16/21, Messing vernickelt
  • mit eingebautem Vorschaltgerät (je nach Leuchtmittel)
  • Lieferung ohne Leuchtmittel und ohne Kabel

Hinweise/Optionen

  • Variante mit POW-LED: 4.0304
  • Bei Verwendung des Einbaugehäuses muss die Kabelverschraubung am Boden des Scheinwerfers montiert werden (Bitte angeben)
  • In öffentlichen Bereichen empfehlen wir die Verwendung eines rutschhemmenden Glases. Siehe Zubehör.
  • Farbige HIT-Leuchtmittel lieferbar
  • Schutzart IP68 (komplett betriebsbereit mit Leuchtmittel und Kabel)
  • Sonderblenden aus Messing
  • Kabelverschraubung am Boden möglich
  • Einbaugehäuse optional lieferbar
  • Doppelte Kabelverschraubung für Ringmontage bitte seperat bestellen

Zubehör / Gehäuse

4.0098.10.95

  • Einbaugehäuse aus V4A-Edelstahl
  • ø 235 x 300 mm
  • für planebene Blende und Aufsatzblende

4.0098.00.95

  • Einbaugehäuse aus V4A-Edelstahl
  • ø 235 x 300 mm
  • für Winkelringblende

50.4.00019.194

  • Stufenscheibe, matt
  • für weichere Lichtverteilung (Lichtverlust ca. -15%)
  • für planebene Blende und Aufsatzblende

4.0231.02.00

  • Stufenscheibe
  • mit Anti-Rutsch-Beschichtung
  • für planebene Blende und Aufsatzblende

4.0003.02.00

  • Anti-Blend-Raster
  • schwarz, für schwenkbaren Reflektor

4.0003.01.00

  • Anti-Blend-Raster
  • schwarz, für symm. und asymm. Reflektor
Artikelnummer Leuchtmittel Leistung Spannung Fassung Temperatur Ausstrahlwinkel Kabel

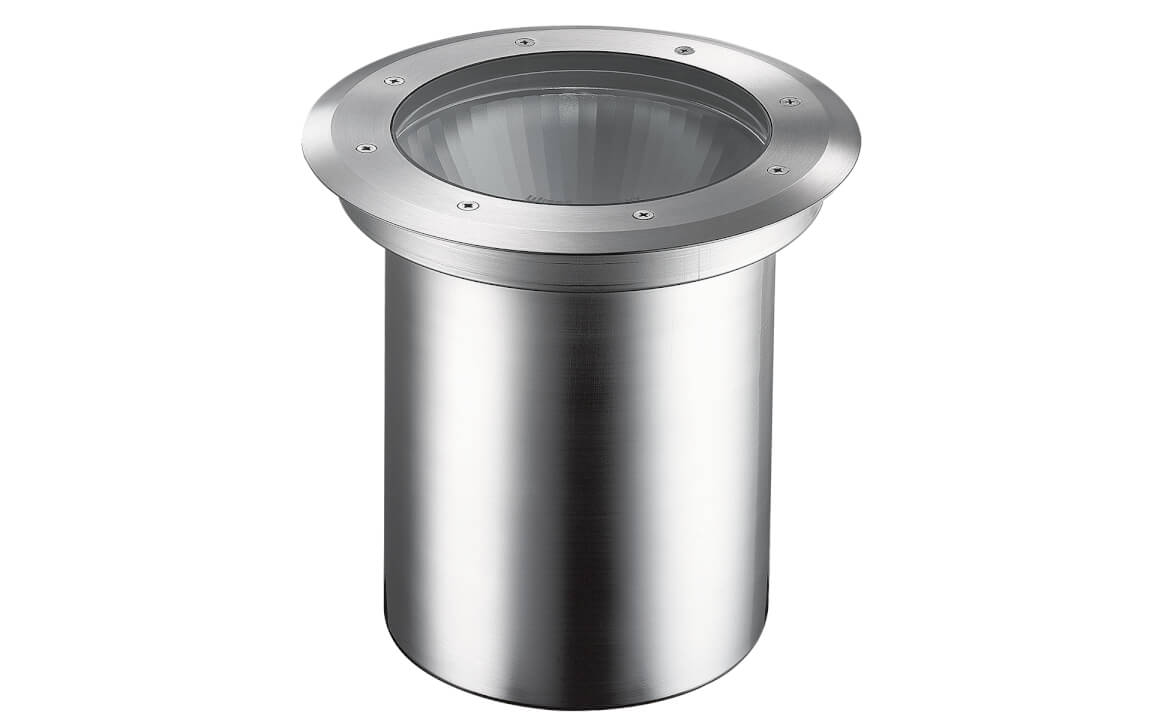

Planebene Blende (4.0098.1) und runde Aufsatzblende (4.0098.2)
4.0098.20.00 QT32 250W 230V E27 150°C 24° Si, 3x2,5 qmm
Symmetrischer Reflektor, klare Glasscheibe
4.0098.10.00 QT32 250W 230V E27 150°C 24° Si, 3x2,5 qmm
4.0098.10.42 TC-TEL 42W 230V GX24q-3 <75°C 45° Si, 3x2,5 qmm
4.0098.10.70 HIT-CRI 70W 230V G12 110°C 19° Si, 3x2,5 qmm
4.0098.10.71 HSE-E 70W 230V E27 110°C 35° Si, 3x2,5 qmm
4.0098.10.72 HIE 70W 230V E27 110°C 42° Si, 3x2,5 qmm
4.0098.20.42 TC-TEL 42W 230V GX24q-3 <75°C 45° Si, 3x2,5 qmm
4.0098.20.70 HIT-CRI 70W 230V G12 110°C 19° Si, 3x2,5 qmm
4.0098.20.71 HSE-E 70W 230V E27 110°C 35° Si, 3x2,5 qmm
4.0098.20.72 HIE 70W 230V E27 110°C 42° Si, 3x2,5 qmm
Asymmetrischer Reflektor, matte Glasscheibe
4.0098.11.00 QT32 250W 230V E27 150°C 30° Si, 3x2,5 qmm
4.0098.11.70 HIT-CRI 70W 230V G12 110°C 40° Si, 3x2,5 qmm
4.0098.11.71 HSE-E 70W 230V E27 110°C 74° Si, 3x2,5 qmm
4.0098.21.00 QT32 250W 230V E27 150°C 30° Si, 3x2,5 qmm
4.0098.21.70 HIT-CRI 70W 230V G12 110°C 40° Si, 3x2,5 qmm
4.0098.21.71 HSE-E 70W 230V E27 110°C 74° Si, 3x2,5 qmm
Schwenkbarer Reflektor (+/-15°), klare Glasscheibe, flood
4.0098.12.00 QT-DE12 150W 230V R7s 100°C 80° Si, 3x2,5 qmm
4.0098.12.35 HIT-DE-CE 35W 230V RX7s <75°C 80° Si, 3x2,5 qmm
4.0098.12.70 HIT-DE 70W 230V RX7s 110°C 80° Si, 3x2,5 qmm
4.0098.12.71 HST-DE 70W 230V RX7s 110°C 80° Si, 3x2,5 qmm
4.0098.22.00 QT-DE12 150W 230V R7s 100°C 80° Si, 3x2,5 qmm
4.0098.22.35 HIT-DE-CE 35W 230V RX7s <75°C 80° Si, 3x2,5 qmm
4.0098.22.70 HIT-DE 70W 230V RX7s 110°C 80° Si, 3x2,5 qmm
4.0098.22.71 HST-DE 70W 230V RX7s 110°C 80° Si, 3x2,5 qmm
Schwenkbarer Reflektor (+/-15°), klare Glasscheibe, medium
4.0098.16.12 HST-CRI 100W 230V GX12-1 120°C 35° Si, 3x2,5 qmm
4.0098.16.35 HIT-CRI 35W 230V G12 <75°C 35° Si, 3x2,5 qmm
4.0098.16.52 HST-CRI 50W 230V GX12-1 80°C 35° Si, 3x2,5 qmm
4.0098.16.70 HIT-CRI 70W 230V G12 110°C 35° Si, 3x2,5 qmm
4.0098.26.12 HST-CRI 100W 230V GX12-1 120°C 35° Si, 3x2,5 qmm
4.0098.26.35 HIT-CRI 35W 230V G12 <75°C 35° Si, 3x2,5 qmm
4.0098.26.52 HST-CRI 50W 230V GX12-1 80°C 35° Si, 3x2,5 qmm
4.0098.26.70 HIT-CRI 70W 230V G12 110°C 35° Si, 3x2,5 qmm
Schwenkbarer Reflektor (+/-15°), klare Glasscheibe, spot
4.0098.13.12 HST-CRI 100W 230V GX12-1 120°C 11° Si, 3x2,5 qmm
4.0098.13.35 HIT-CRI 35W 230V G12 <75°C 11° Si, 3x2,5 qmm
4.0098.13.52 HST-CRI 50W 230V GX12-1 80°C 11° Si, 3x2,5 qmm
4.0098.13.70 HIT-CRI 70W 230V G12 110°C 12° Si, 3x2,5 qmm
4.0098.23.12 HST-CRI 100W 230V GX12-1 120°C 11° Si, 3x2,5 qmm
4.0098.23.35 HIT-CRI 35W 230V G12 <75°C 11° Si, 3x2,5 qmm
4.0098.23.52 HST-CRI 50W 230V GX12-1 80°C 11° Si, 3x2,5 qmm
Schwenkbarer Reflektor (+/-15°), klare Glasscheibe, spot
4.0098.23.70 HIT-CRI 70W 230V G12 110°C 12° Si, 3x2,5 qmm

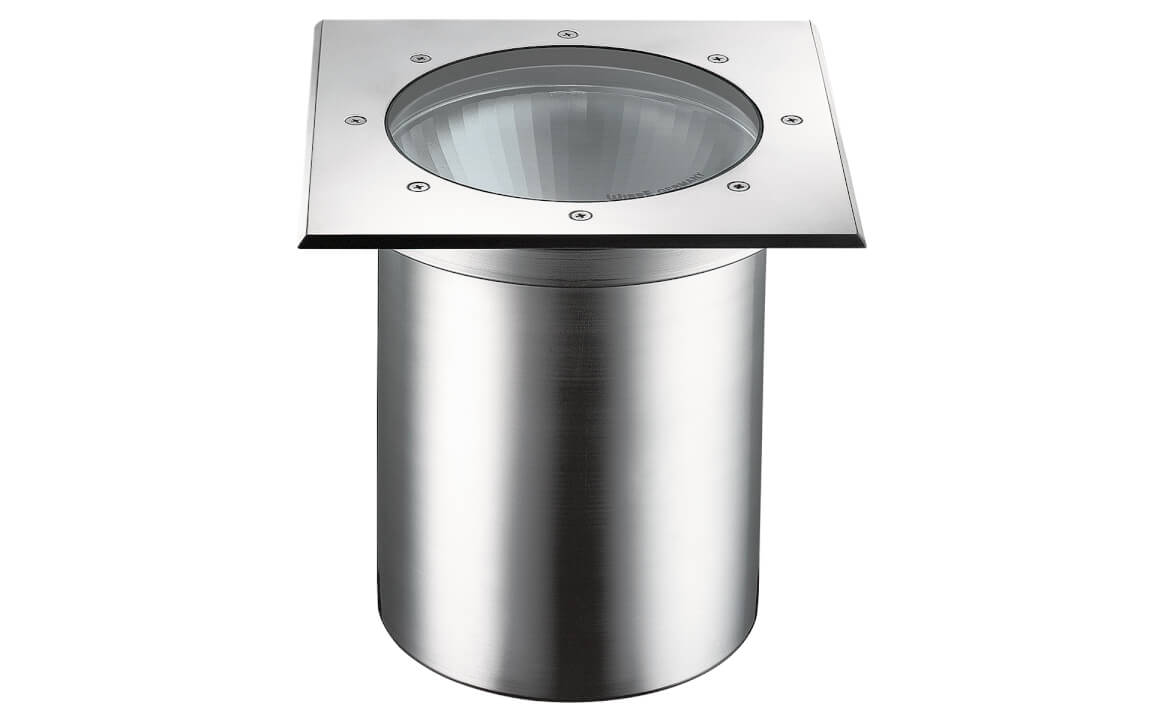

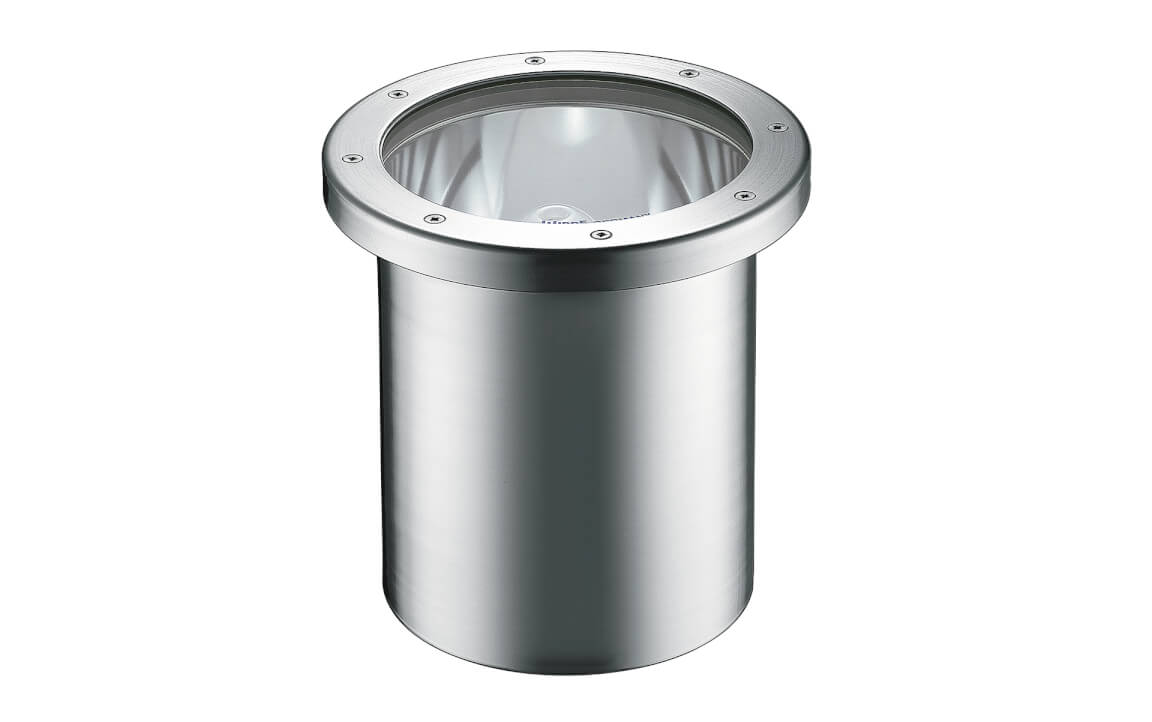

Quadratische Aufsatzblende (4.0098.4) und Winkelring (4.0098.0)
Symmetrischer Reflektor, klare Glasscheibe
4.0098.00.00 QT32 250W 230V E27 150°C 24° Si, 3x2,5 qmm
4.0098.00.42 TC-TEL 42W 230V GX24q-3 <75°C 45° Si, 3x2,5 qmm
4.0098.00.70 HIT-CRI 70W 230V G12 110°C 19° Si, 3x2,5 qmm
4.0098.00.71 HSE-E 70W 230V E27 110°C 35° Si, 3x2,5 qmm
4.0098.00.72 HIE 70W 230V E27 110°C 42° Si, 3x2,5 qmm
4.0098.40.00 QT32 250W 230V E27 150°C 24° Si, 3x2,5 qmm
4.0098.40.42 TC-TEL 42W 230V GX24q-3 <75°C 45° Si, 3x2,5 qmm
4.0098.40.70 HIT-CRI 70W 230V G12 110°C 19° Si, 3x2,5 qmm
4.0098.40.71 HSE-E 70W 230V E27 110°C 35° Si, 3x2,5 qmm
4.0098.40.72 HIE 70W 230V E27 110°C 42° Si, 3x2,5 qmm
Asymmetrischer Reflektor, matte Glasscheibe
4.0098.01.00 QT32 250W 230V E27 150°C 30° Si, 3x2,5 qmm
4.0098.01.70 HIT-CRI 70W 230V G12 110°C 40° Si, 3x2,5 qmm
4.0098.01.71 HSE-E 70W 230V E27 110°C 74° Si, 3x2,5 qmm
4.0098.41.00 QT32 250W 230V E27 150°C 30° Si, 3x2,5 qmm
4.0098.41.70 HIT-CRI 70W 230V G12 110°C 40° Si, 3x2,5 qmm
4.0098.41.71 HSE-E 70W 230V E27 110°C 74° Si, 3x2,5 qmm
Schwenkbarer Reflektor (+/-15°), klare Glasscheibe, flood
4.0098.02.00 QT-DE12 150W 230V R7s 100°C 80° Si, 3x2,5 qmm
4.0098.02.35 HIT-DE-CE 35W 230V RX7s <75°C 80° Si, 3x2,5 qmm
4.0098.02.70 HIT-DE 70W 230V RX7s 110°C 80° Si, 3x2,5 qmm
4.0098.02.71 HST-DE 70W 230V RX7s 110°C 80° Si, 3x2,5 qmm
4.0098.42.00 QT-DE12 150W 230V R7s 100°C 80° Si, 3x2,5 qmm
4.0098.42.35 HIT-DE-CE 35W 230V RX7s <75°C 80° Si, 3x2,5 qmm
4.0098.42.70 HIT-DE 70W 230V RX7s 110°C 80° Si, 3x2,5 qmm
4.0098.42.71 HST-DE 70W 230V RX7s 110°C 80° Si, 3x2,5 qmm
Schwenkbarer Reflektor (+/-15°), klare Glasscheibe, medium
4.0098.06.12 HST-CRI 100W 230V GX12-1 120°C 35° Si, 3x2,5 qmm
4.0098.06.35 HIT-CRI 35W 230V G12 <75°C 35° Si, 3x2,5 qmm
4.0098.06.52 HST-CRI 50W 230V GX12-1 80°C 35° Si, 3x2,5 qmm
4.0098.06.70 HIT-CRI 70W 230V G12 110°C 35° Si, 3x2,5 qmm
4.0098.46.12 HST-CRI 100W 230V GX12-1 120°C 35° Si, 3x2,5 qmm
4.0098.46.35 HIT-CRI 35W 230V G12 <75°C 35° Si, 3x2,5 qmm
4.0098.46.52 HST-CRI 50W 230V GX12-1 80°C 35° Si, 3x2,5 qmm
4.0098.46.70 HIT-CRI 70W 230V G12 110°C 35° Si, 3x2,5 qmm
Schwenkbarer Reflektor (+/-15°), klare Glasscheibe, spot
4.0098.03.12 HST-CRI 100W 230V GX12-1 120°C 11° Si, 3x2,5 qmm
4.0098.03.35 HIT-CRI 35W 230V G12 <75°C 11° Si, 3x2,5 qmm
4.0098.03.52 HST-CRI 50W 230V GX12-1 80°C 11° Si, 3x2,5 qmm
4.0098.03.70 HIT-CRI 70W 230V G12 110°C 12° Si, 3x2,5 qmm
4.0098.43.12 HST-CRI 100W 230V GX12-1 120°C 11° Si, 3x2,5 qmm
4.0098.43.35 HIT-CRI 35W 230V G12 <75°C 11° Si, 3x2,5 qmm
4.0098.43.52 HST-CRI 50W 230V GX12-1 80°C 11° Si, 3x2,5 qmm
4.0098.43.70 HIT-CRI 70W 230V G12 110°C 12° Si, 3x2,5 qmm

Zugehörige produkte

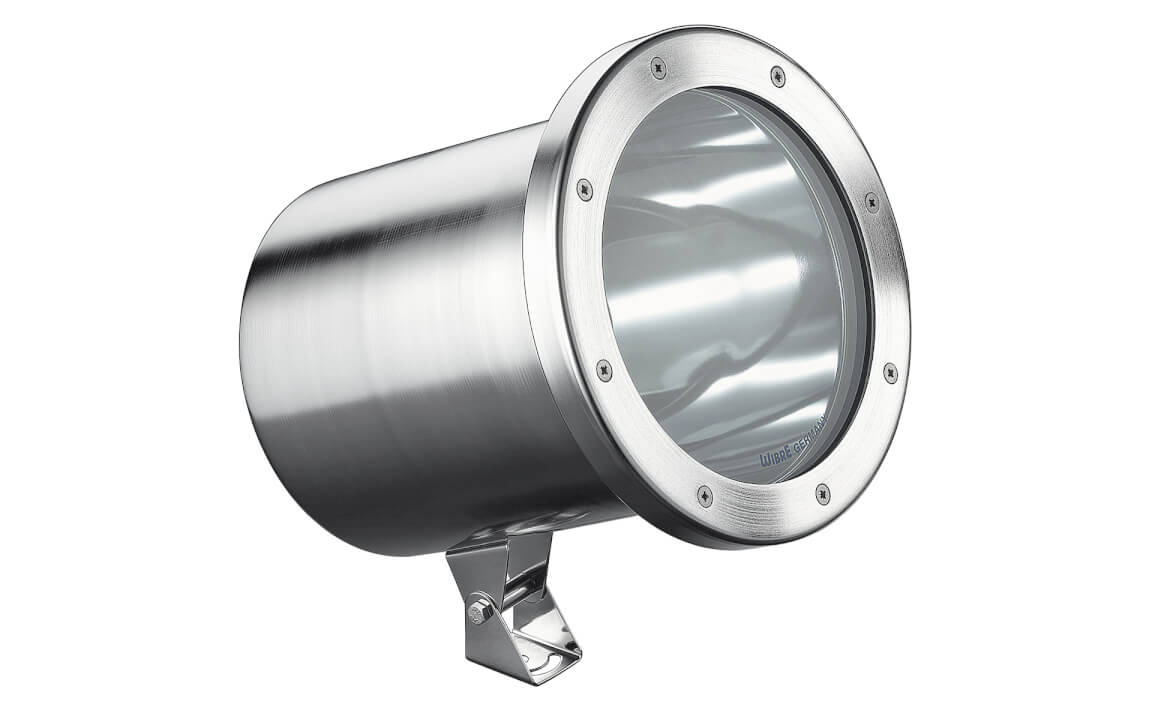

Aufbau-Scheinwerfer 4.0095

  • Leistungsstarker Scheinwerfer für viele Anwendungsgebiete
  • Verwendung von klassischen Leuchtmitteln
  • Individuell bis zu 180° schwenkbar
Zum produkt

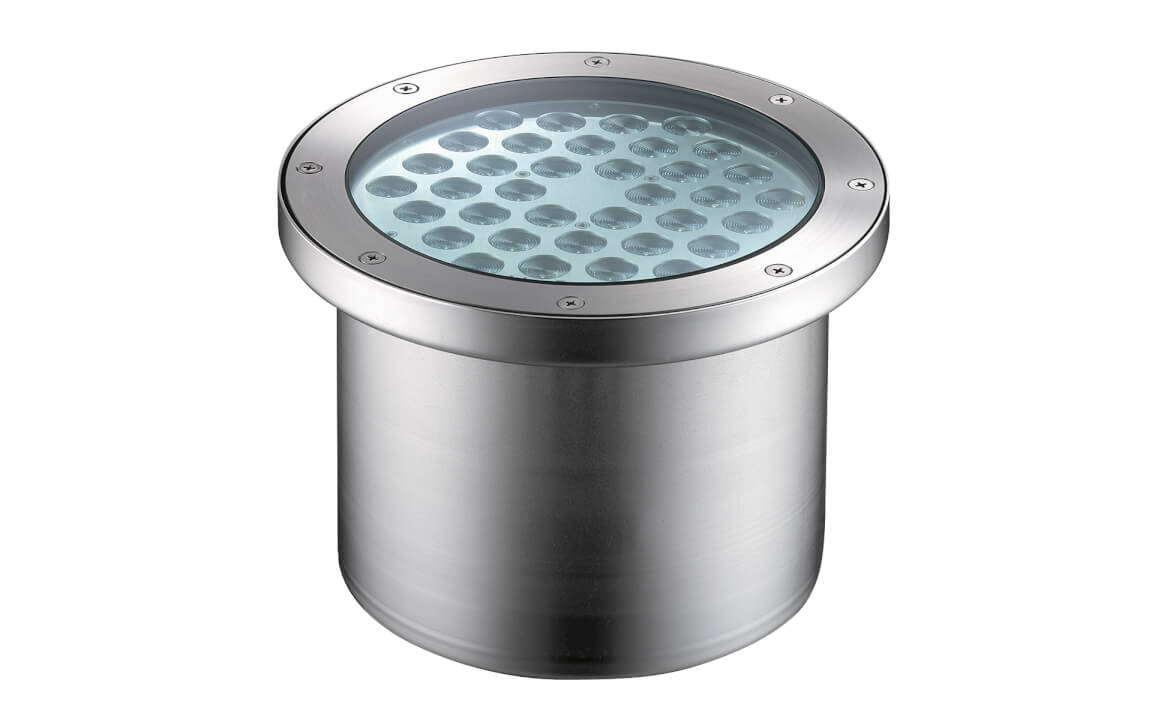

Einbau-Scheinwerfer 4.0304
